表面張力の測定

表面張力の測定には様々な「表面張力計」と呼ばれるものが存在し、それらの方法については数々の文献で論じられています。その中でもメニスカス（容器の表面との相互作用によって形成される、液面の屈曲）の重量を測定するものがより正確な値が得られると考えられます。この際、測定される値の質を大きく左右するものがバランスセンサーになります。キブロン社ではバランスセンサーの研究開発を最重要事項の捉え、他社の追随を許さない表面張力計用の小型センサーを独自開発してきました。



DuNouy Maximum Pull Force法（Du Noüy-Padday法）

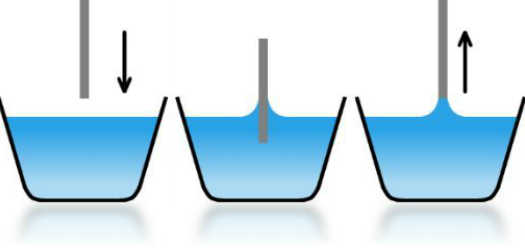

Kibron社の大半の製品に採用されているユニークな方法です。既存のリングやプレートの代わりに非常に細いロッド（ニードル）状のプローブを使用します。この細いプローブをサンプルに浸し、引き上げる際の最大値を記録します。測定は自動で行うことができ、従来品に比べ非常に高速で行うことができます。加えて後述のリング法やプレート法に比べオイル、ポリマー、ペイント等の粘度の比較的高いサンプルにも適用して使用できる特長を持っています。

ロッド形状 vs リング形状?

特筆するべき点はこのKibron社の開発・製造するロット形状のプローブ＜DyneProbe＞は従来のリング形状のプローブとは異なり、その精巧な形状により浮力による影響の補正が不要なことです。これは単純に引き上げ時に最大の力が加わる箇所が液中に浸されていないという事実から成り立ちます。

Wilhelmy法（プレート法）

周囲の長さが約40 mm程度の薄いプレートを液面に吊り下げプレートに下方向に掛かる力を計測します。表面張力はこの際掛かる力をプレートの周囲の長さで割って求めます。



多くは長いプレートがバランスの感度の悪さを補うために使用されます。仮に40 mm までの濡れの長さがあるWilhelmyプレートでは水のミニスカス重量は492 mgになります。



プレートと液の間の接触角をゼロにするため表面張力の測定前にプレートは完全に濡れている必要があります。この条件が満たされないと測定自体が無効となります。再現性の高い測定のためプレートの位置は常に一定とする必要があります。これはプレートの先端部（液面に近い部分）が液面と全く同一レベルに揃う必要があります。



一部では白金プレートの代わりにフィルター・ペーパーが廉価版のLangmuirトラフや表面張力計に採用されています。これらのペーパーは濡れが非常に有効である反面、ペーパー自体の喪失や”クロマトグラフィー効果”等の欠点が付きまといます。これらの現象をより簡単に確認するには少量の蛍光マーカー（蛍光脂質）をモノレイヤーに添加して表面圧を記録します。まず第一に平衡状態になるまでの時間がフィルターに剤が吸収されるため長くなります。次に蛍光をUVライトで調べればフィルターペーパーの表面に多量のマーカーが堆積しているのが確認できます。当然これらはフィルターペーパー上の脂質やフィルム剤のクロマトグラフィーと化します。フィルターペーパーの使用はお勧めできない理由です。


Du Noüy Ring法（リング法）

周囲の長さが約60 mm程度のリングを気/水界面から引き上げリングに下方向に掛かる力の最大値を計測します。この方法は直接的な表面張力の測定法ではありません。リングの大きさに関わる情報（周囲の長さ、ワイヤーの厚み等）からの補正係数や浮力による補正を計算に入れる必要があります。

またリングの形状はオリジナルを保つ必要があり、歪みや曲がりがあってはいけません。このためリングの修繕ツールが売り出されていますが、補修は非常に難しく正確な測定には新たなリングの購入が早道です。


ペンダント・ドロップ法（懸滴法）

 管の先端から液体を押し流すと、先端にドロップ（ペンダント・ドロップ）が形成されます。このドロップを光学的に捉え、ドロップの形状を元に表面張力を計算します。

これらの方法を採用した表面張力計ではコンピュータによる制御を必要とし同時に洗練された解析ソフトの存在がマストとなります。液/液間の界面張力測定等にも使用されます。


バブル・プレッシャ-法（最大泡圧法）

この方法ではまずキャピラリー・チューブに測定する溶液を流します。その後、コンスタントにガスを流すことで液中に小さな気泡を連続的に吐出させます。表面張力はこの際の気泡を作るのに必要とする中と外の圧力、泡の半径をから計算されます。

これらの測定法を採用した表面張力計はいわゆる「オンライン」での測定等に使用されますが、測定される表面張力のレンジに限界があり、使用後のクリーニング等に難が見られます。このため測定結果と実際の値に隔たりがある場合があります。

スピニング・ドロップ法

この方法は特に考えられる表面張力が非常に小さく上記の表面張力の測定法では測定レンジに入らない場合に用いられます。細いチューブ内に測定する液の小さなドロップをそれとは異なる液体をインジュクトすることで作ります。チューブを高速で回転することで界面張力をチューブの回転速度とドロップの形を元に計算します。
