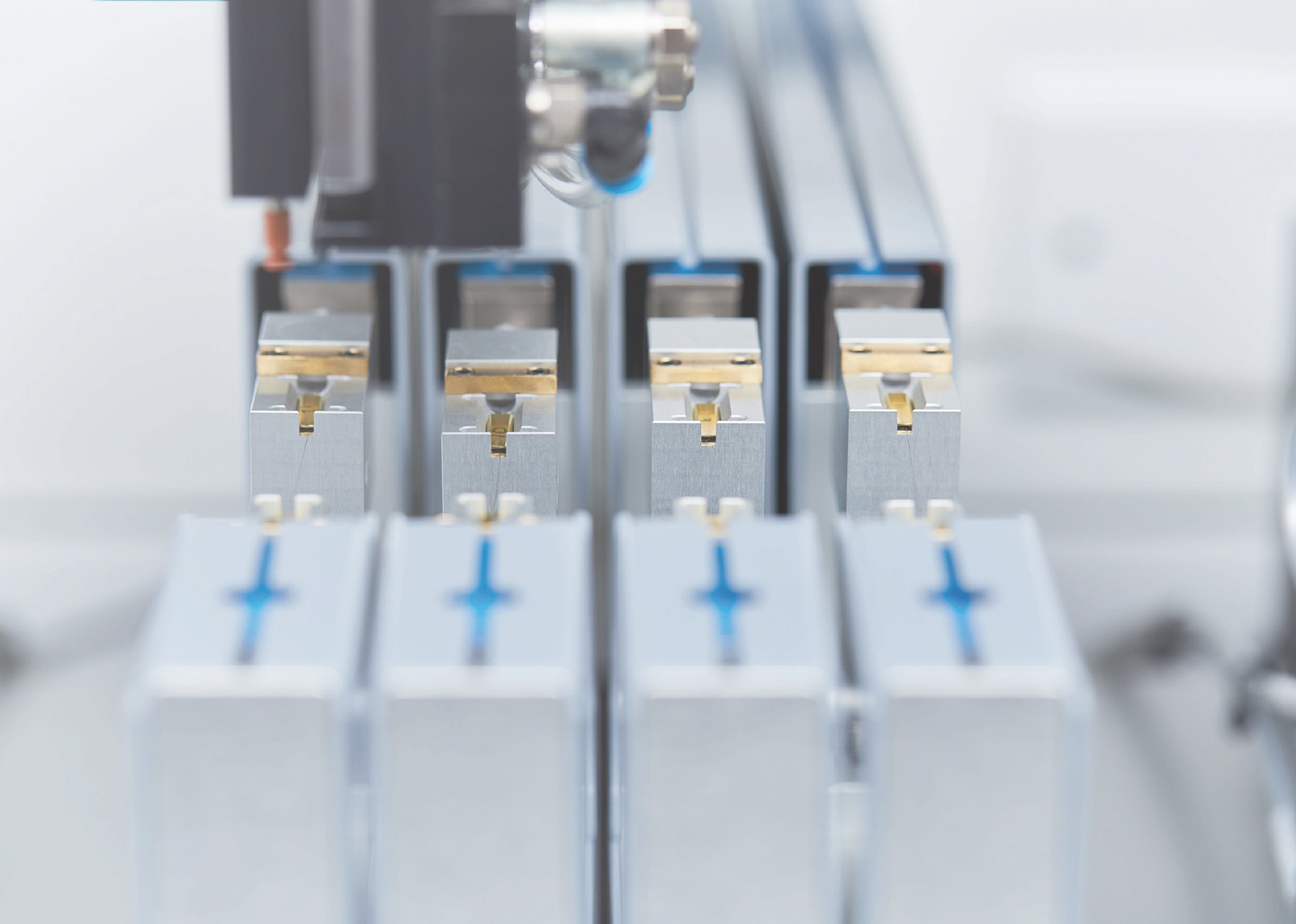

繊維・毛髪疲労試験機 CYC802
カーリーヘアの疲労試験でのアプリケーション例
ハイカールタイプ毛髪の疲労試験
毎日のグルーミングの実践やルーチンの間、髪の繊維は、髪を折るのに必要なレベルよりもはるかに低いレベルで、さまざまな量のストレスにさらされている。時間の経過とともに、ストレスは蓄積され、毛髪繊維の下部構造内に広がる微細な亀裂や傷に起因する最終的な繊維の破損につながる。切れ毛は特にカールの多く、積極的なグルーミングをする消費者にとって大きな懸念事項である。これらの個々の繊維は、楕円形の断面を持ち、繊維長に沿って大きく変化し、高度にカールしよじれている。高カールタイプの繊維の早期破断は、多くの場合伸びが 20% 未満の乾燥状態でのみ発生し、繊維のねじれに固有の構造的欠陥またはグルーミング手順によって生じる欠陥に起因する。これらを明らかにするために、単繊維が破断するまで繰り返し応力または歪みを加える。疲労解析として知られているこの方法は、破断までのサイクルと同様に、弾性係数を測定し、データを単独でまたは補完的な準静的引張データと併用して、「強度」、「損傷保護」、および「損傷修復」の主張を裏付けることができる。
試験結果

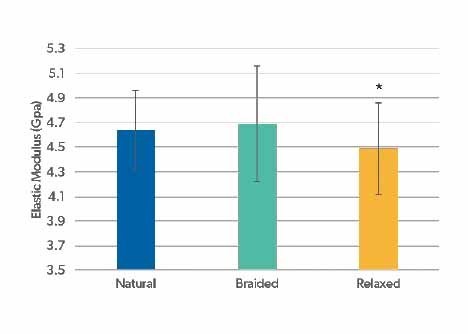

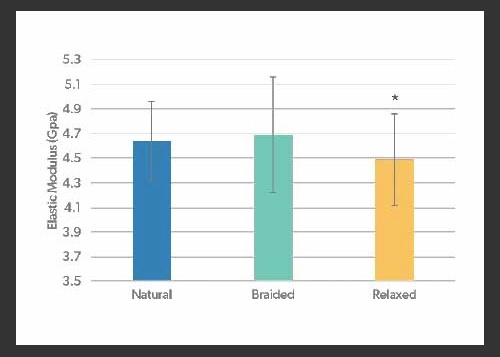

繰り返し疲労試験の最初の負荷サイクルで記録された引張弾性率は、リラクサーの使用により、天然の毛髪と比較して弾性率が大幅に (*) 低下したことを示している。ただし、編組の物理的なプロセスは、天然の髪と比較して弾性率に大きな影響を与えるようには見られなかった。

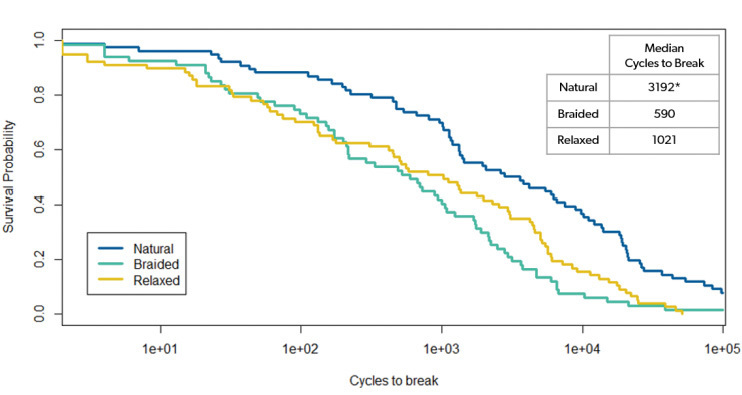

Kaplan-Meier 推量法を使用して、切断するサイクル数を繊維の生存確率に対してプロットを行うことができる。データは、自然な髪が、２つの損傷した髪のグループよりも、統計的により多くのサイクル数に残存することを示している(*)。これらの結果の原因として考えられるのは、高アルカリ性リラクサーによる化学的損傷と、編組繊維の緊密な織り込みによる構造的損傷である。この試験は、MTT690等での準静的引張試験と繰返し疲労試験の補完的な性質を示しており、疲労試験は準静的引張試験では見られなかった違いを明確に確認できる。
参考文献
1. M.M. Breuer, The binding of small molecules of hair I. The hydration of hair and the effect of water on mechanical properties of hair, J. Soc. Cosmet. Chem., 23, 447-470(1970)
2. M. Feughelman and M.S. Robinson, The relationship between some mechanical properties of single wool fibres and relative humidity, Tex. Res. J., 37, 441-446(1967)
3. Porter C. et al. (2009) THe behavior of hair from different countires. J. Cosmet. Sci. 60:97-109
4. Dia-stron internal study, report no.:190313
5. Lunn R.J., Leray Y., Bucknell S., Stringer D.M.; The effect of Internal Stress Concentrators on the Fatigue Behaviour of African Hair, Poster Presentation P281, IFSCC Conference, Milan(2019)
