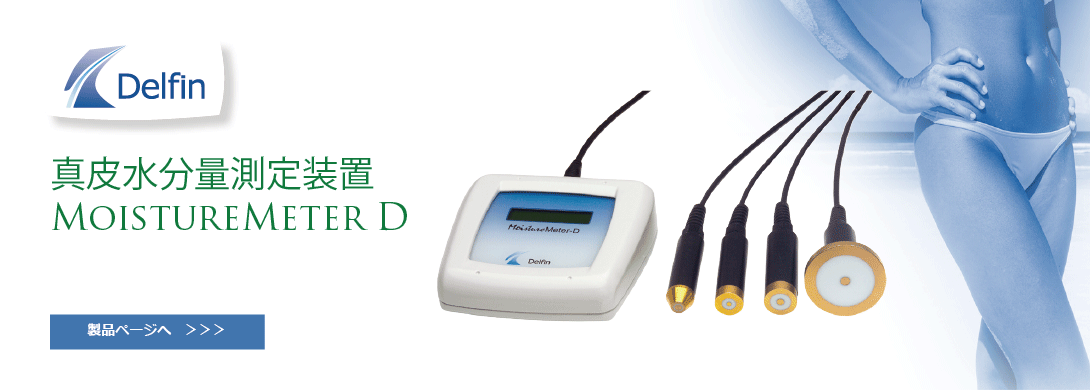

真皮水分量測定装置 MoistureMeter-D

主な特徴

真皮水分量測定装置

表皮、真皮、皮下脂肪部分の水分測定に

角質用水分計では測定できなかった皮膚表面から最大5mmまでの水分量を誘電率で表示します。角質での水分変化にほとんど影響されることなく正確な測定が可能です。

■不安定電圧でも対応する回路
■深度毎の0.5mm~5mm用プローブ
■目じり部分や小動物の測定にも対応
■ソフトでコラーゲンの相対値記録も
■測定データをワイヤレスで専用ソフトに転送、連携して統合測定システムを構築
■ワイヤレスをオフにして本体表示でスタンドアローンの水分計としての使用も可能

1)化粧品産業用研究機器 2)国内技適済みワイヤレスモデム内蔵

比誘電率とw%の対比

アプリケーション

  • 顔等のむくみの指標
  • 刺激性試験での指標(TEWLの代替)
  • TEWL値の代替となる荒れの指標
  • コラーゲン経年変化の指標
  • 痩身効果、セルライトの指標
  • 素材(おもつ等)の吸水評価
  • 老化度、肌年齢の指標
  • マウス等での経皮吸収の指標

測定の仕組み

真皮水分量測定の原理

真皮水分量測定の原理

角質用水分計では測定できなかった皮膚表面から最大5mmまでの水分量を比誘電率で測定します。

プローブ①から発せられた信号は角質、表皮②、真皮部分③に達して一部は吸収されます。この際、水分が多いほど吸収も多く、プローブに戻ってくる信号エネルギーが減少します。この戻ってくる信号を測定し、これを基に組織の比誘電率として計算します。

角質②は約30ミクロンと薄く、その下の表皮、真皮③に比べ低水分域のため計算される比誘電率への影響はほとんどありません。

プローブ別の信号の深さ

発せられる信号の深度はプローブの中心円と外円の真鍮部分の距離に比例するため、この距離を調整することで皮膚表面から最大5mmまでの部分についての測定を行うことができます。

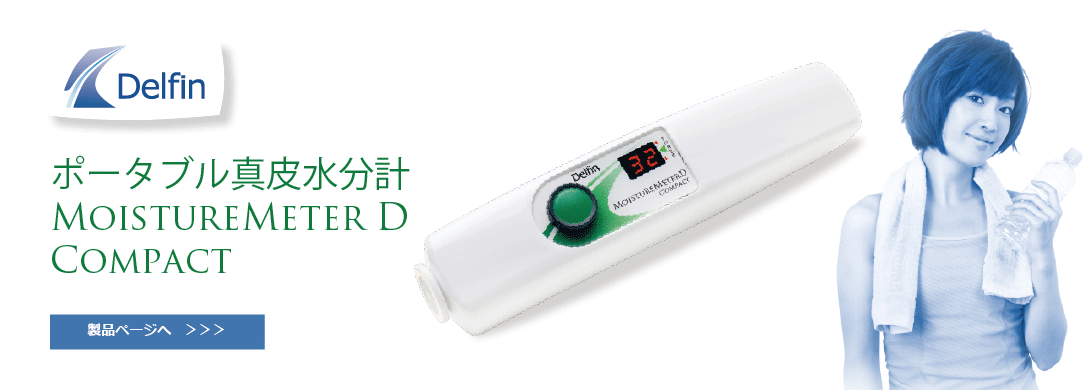

ポータブル真皮水分計 主な特徴

ポータブル真皮水分計

「MoistureMeter D」を小型化、機能を絞った廉価版


定原理はそのままに「MoistureMeter D」を小型化、機能を絞ることでコストダウンしました。測定しにくい部位でも自由にプローブ部分がとどくメリットがあります。

■Wt%での水分量表示
■測定中の肌への圧を確認できる機構を搭載
■測定深度は約2.0-2.5mm
■測定データをワイヤレスで専用ソフトに転送、連携して統合測定システムを構築
■ワイヤレスをオフにして本体表示でスタンドアローンの水分計としての使用も可能
■軽さ150gと小型軽量、持ち運びが簡単

1)化粧品産業用研究機器 2)国内技適済みワイヤレスモデム内蔵

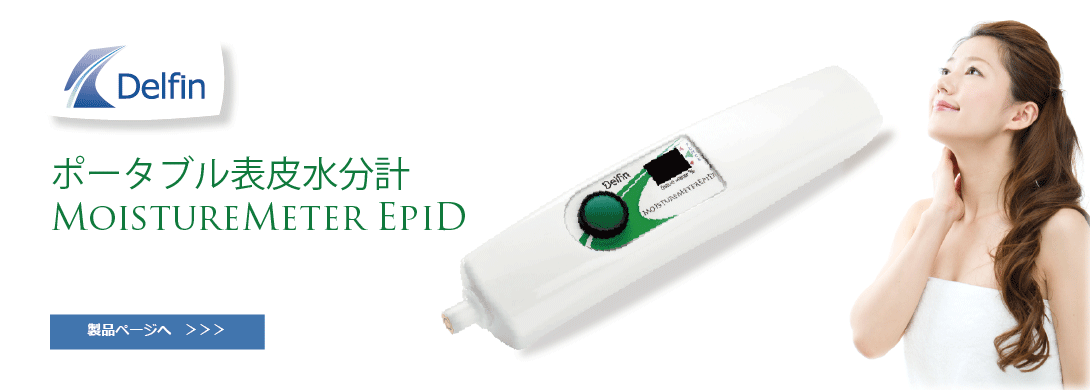

ポータブル表皮水分計 主な特徴

ポータブル表皮水分計

皮膚表面から表皮までの水分測定


「MoistureMeter D」の測定原理はそのままにおよそ1.0mmの深度を想定して設計しています。

■Wt%での水分量表示
■測定深度は約1.0mm
■測定中の肌への圧を確認できる機構を搭載
■測定データをワイヤレスで専用ソフトに転送、連携して統合測定システムを構築
■ワイヤレスをオフにして本体表示でスタンドアローンの水分計としての使用も可能
■軽さ150gと小型軽量、持ち運びが簡単

1)化粧品産業用研究機器 2)国内技適済みワイヤレスモデム内蔵

文献リスト

真皮水分量測定のプローブ

皮膚のむくみ、組織液の状態

Skin tissue water assessed via tissue dielectric constant measurements in persons with and without diabetes mellitus
Mayrovitz H.N., McClymont A. and Pandya N.
Diabetes Technol Ther, Jan;15(1):60-5, 2013.

Sensor-based monitoring of the prevalence and severity of foot pad dermatitis in broiler chickens
Hoffmann G., Ammon C., Volkamer L., Sürie C. and Radko D.
Br Poult Sci, epub 25 Sep, 2013.

Biophysical measures of skin tissue water: variations within and among anatomical sites and correlations between measures
Mayrovitz H.N., Bernal M., Brlit F. and Desfor R.
Skin Res Technol, Feb;19(1):47-54, 2013.

Forearm skin tissue dielectric constant measured at 300 MHz: effect of changes in skin vascular volume and blood flow
Mayrovitz H.N., Guo X., Salmon M. and Uhde M.
Clin Physiol Funct Imaging, 33:55–61, 2013.

Validity and interobserver agreement of lower extremity local tissue water measurements in healthy women using tissue dielectric constant
Jensen M.R., Birkballe S., Nørregaard S. and Karlsmark T.
Clin Phys Funct Imaging, Jul;32(4):317-22, 2012.

Gender differences in facial skin dielectric constant measured at 300 MHz
Mayrovitz H. N., Bernal M. and Carson S.
Skin Res Technol, Nov;18(4):504-10, 2012.

Relationship between clinical features of facial dry skin and biophysical parameters in Asians
Baek J.H., Lee M.Y. and Koh J.S.
Int J Cosmet Sci, Jun;33(3):222-7, 2011.

Male–female differences in forearm skin tissue dielectric constant
Mayrovitz H. N., Carson S. and Luis M.
Clin Physiol Funct Imaging, Sep;30(5):328-32, 2010.

5-Aminolevulinic acid-based photodynamic intense pulsed light therapy shows better effects in the treatment of skin photoaging in asian skin
Yang G., Xiang L.H. and Gold M.H.
J Clin Aesthet Dermatol, Mar;3(3):40-3, 2010.

Assessing lymphedema by tissue indentation force and local tissue water
Mayrovitz H.N.
Lymphology, 42:88-98, 2009.

Noninvasive transcutaneous sampling of glucose by electroporation
Murthy S.S., Kiran V.S.R., Mathur S.K. and Murthy S.N.
J Diabetes Sci Technol, 2(3):250-254, 2008.

Chronic ethanol ingestion alters xenobiotic absorption through the skin: Potential role of oxidative stress
Brand R.M. and Jendrzejewski J.L.
Food Chem Toxicol, 46:1940-1948, 2008.

Moisturizing lotions can increase transdermal absorption of the herbicide 2,4-dichlorophenoxacetic acid across hairless mouse skin
Brand R.M., Charron A.R., Sandler V.L. and Jendrzejewski J.L.
Cutan Ocul Toxicol, 26:15-23, 2007.

Potential mechanisms by which a single drink of alcohol can increase transdermal absorption of topically applied chemicals
Brand R.M., Jendrzejewski J.L. and Charron A.R.
Toxicology, Jun 25;235(3):141-149, 2007.

Skin tissue water and laser Doppler blood flow during a menstrual cycle
Mayrovitz H.N., Brow-Cross D. and Washington Z.
Clin Physiol Funct Imaging, 27:54-59, 2007.

Measurement of oedema in irritant-exposed skin by a dielectric technique
Miettinen M., Mönkkönen J., Lahtinen M.R., Nuutinen J. and Lahtinen T.
Skin Res Technol, Vol 12:235-240, 2006.

Validation of a new dielectric device to assess changes of tissue water in skin and subcutaneous fat
Nuutinen J., Ikäheimo R. and Lahtinen T.
Physiol Meas, 25:447-454, 2004.

Dielectric constant of skin and subcutaneous fat to assess fluid changes after cardiac surgery
Petäjä L., Nuutinen J., Uusaro A., Lahtinen T. and Ruokonen E.
Physiol Meas, 24:383-390, 2003.

Quantitative assessment of protein content in irradiated human skin
Lahtinen T., Nuutinen J., Alanen E., Turunen M., Nuortio L., Usenius T. and Hopewell J.W.
Int J Radiat Oncol Biol Phys, 43(3):635-638, 1999.

Abstracts
Impact of alcohol consumption on the skin as determined by non-invasive bioengineering tools
Brand R.M., Jendrzejewski J.L. and Charron A.R.
Society of Toxicology Meeting, March 2006.

Water content at skin surface and in whole skin during irritant skin reaction
Miettinen M., Nuutinen J, Lahtinen M.-R. and Lahtinen T.
13th Congress of European Academy of Dermatology and Venereology Meeting, 17-21 November, 2004.

Measurement of skin edema by a dielectric technique (MoistureMeter-D)
Miettinen M., Lahtinen M-R., Nuutinen J., Lahtinen T. and Niinimäki M.
Contact Dermatitis, 50:18, 2004.

EdemaMeter - a new device to detect tissue edema in skin and subcutaneous tissues
Lahtinen T., Ikäheimo R., Lampainen E. and Nuutinen, J.
Skin Res Technol, Vol 9(2):182, 2003.


痩身

Changes in abdominal subcutaneous fat water content with rapid weight loss and long-term weight maintenance in abdominally obese men
and women
Laaksonen D.E., Nuutinen J., Lahtinen T., Rissanen A. and Niskanen L.K.
Int J Obesity, 27:677-683, 2003.



測定原理


Gender differences in facial skin dielectric constant measured at 300 MHz
Mayrovitz H.N., Bernal M. and Carson S.
Skin Res Technol, Nov;18(4):504-10, 2012.

Spatial variations in forearm skin tissue dielectric constant
Mayrovitz H.N. and Luis M.
Skin Res Technol, Nov; 16(4):438-443, 2010.

Male–female differences in forearm skin tissue dielectric constant
Mayrovitz H.N., Carson S. and Luis M.
Clin Physiol Funct Imaging, Sep;30(5):328-32, 2010.

Dielectric properties of the skin
Lahtinen T., Nuutinen J. and Alanen E.
In: Radio Frequency Radiation Dosimetry, Editors: B. J. Klauenberg and D. Miklavcic. Kluwer Academic Publishers, the Netherlands, 2000.

Penetration of electromagnetic fields of open-ended coaxial probe between 1 MHz and 1GHz in dielectric skin measurements
Alanen E., Lahtinen T. and Nuutinen J.
Phys Med Biol, 44(7) N169-176, 1999.

Variational formulation of open-ended coaxial line in contact with layered biological medium
Alanen E., Lahtinen T. and Nuutinen J.
IEEE Trans Biomed Eng, 45(10):1241-1248, 1998.

Measurement of dielectric properties of subcutaneous fat with open-ended coaxial sensors
Alanen E., Lahtinen T. and Nuutinen J.
Phys Med Biol, 43:475-485, 1998.
Dielectric properties of the skin
Lahtinen T., Nuutinen J. and Alanen E.
Phys Med Biol, 42:1471-1472, 1997.

Abstracts
Measurement depths of a skin-water analyzer (MoistureMeter D)
Kiiskinen M., Nuutinen J. and Alanen E.
Skin Res Technol, Vol 11:292, 2005.
